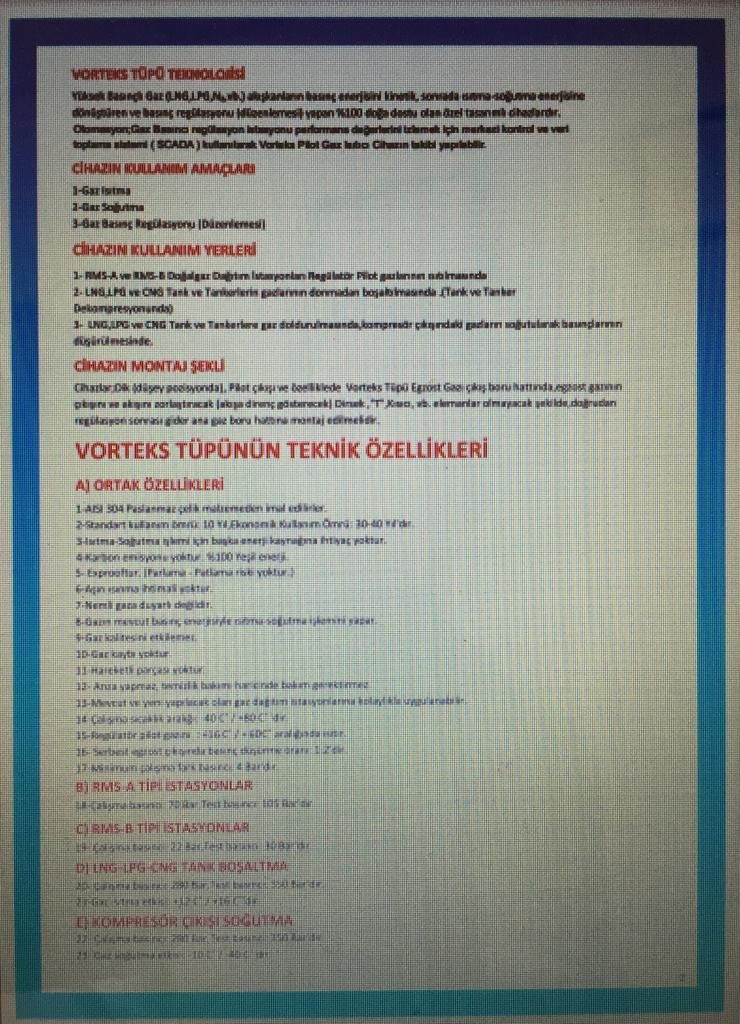

Yüksek Basınçlı Gaz (LNG,LPG,N₂,vb.) akışkanların basınç enerjisini kinetik, sonrada ısıtma-soğutma enerjisine
dönüştüren ve basınç regülasyonu (düzenlemesi) yapan %100 doğa dostu olan özel tasarımlı cihazlardır.
CİHAZIN KULLANIM AMAÇLARI
1-Gaz Isıtma
2-Gaz Soğutma
3-Gaz Basınç Regülasyonu (Düzenlemesi)
CİHAZIN KULLANIM YERLERİ

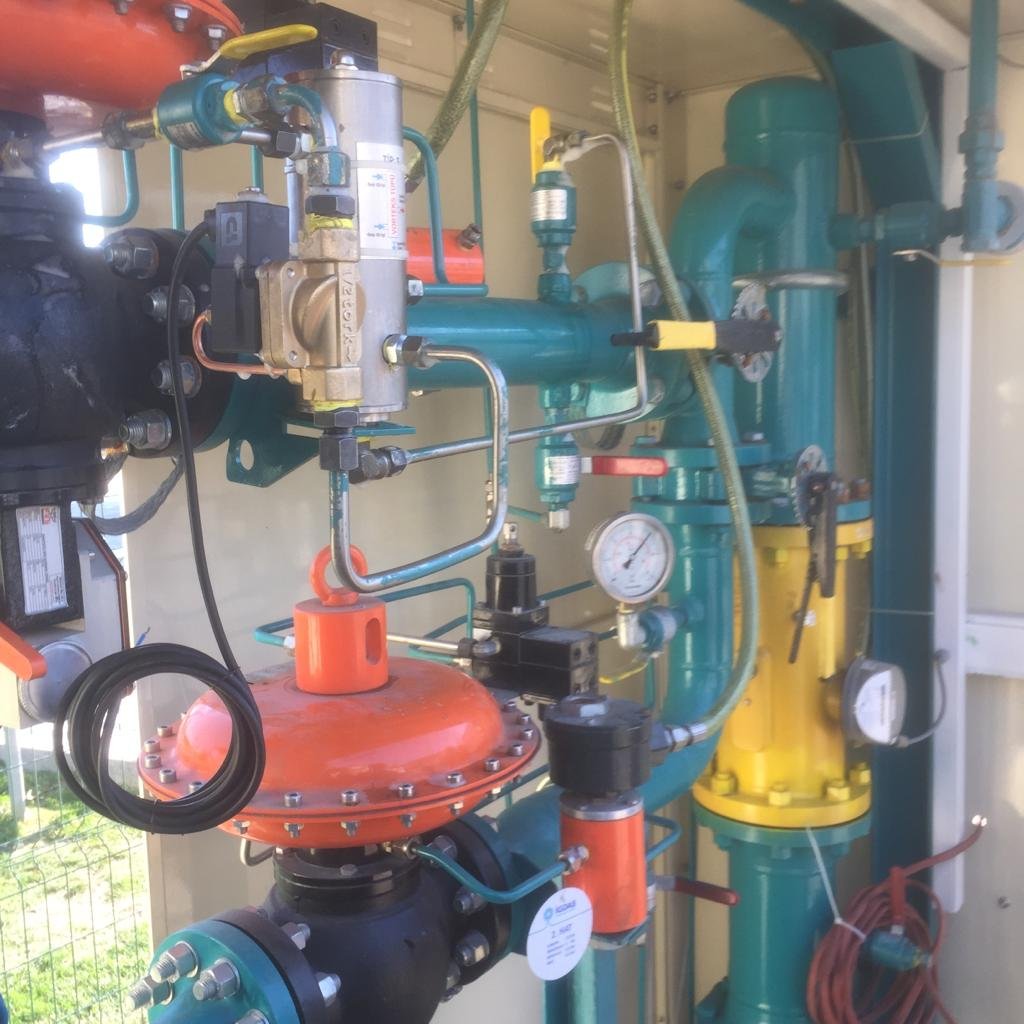

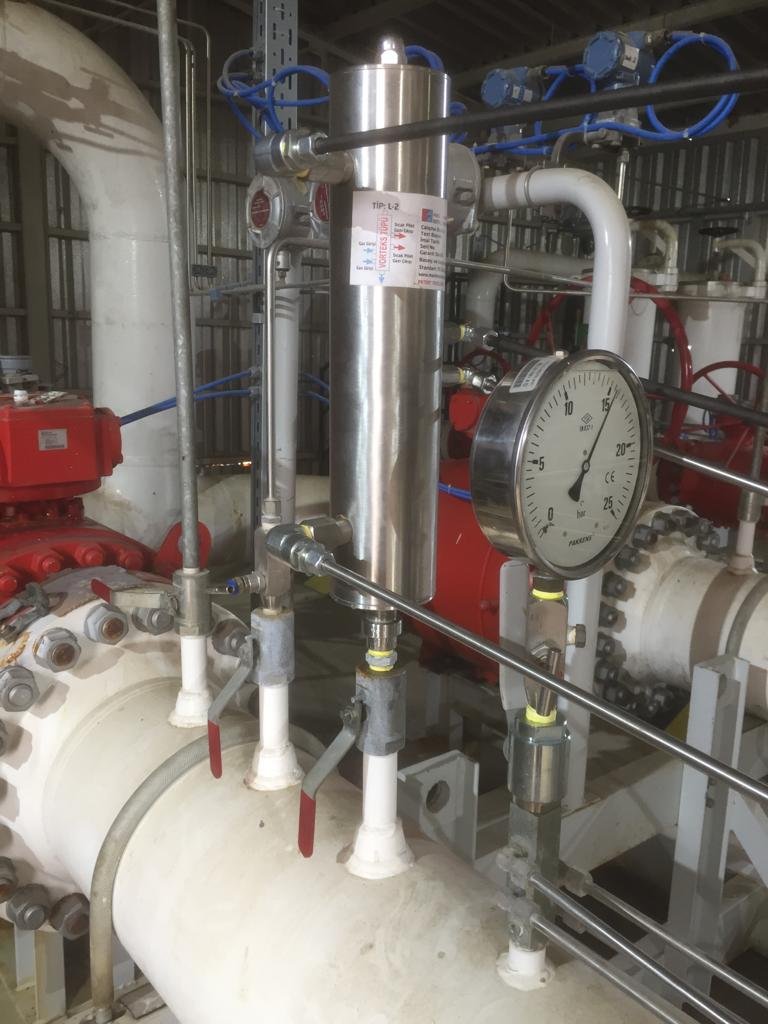

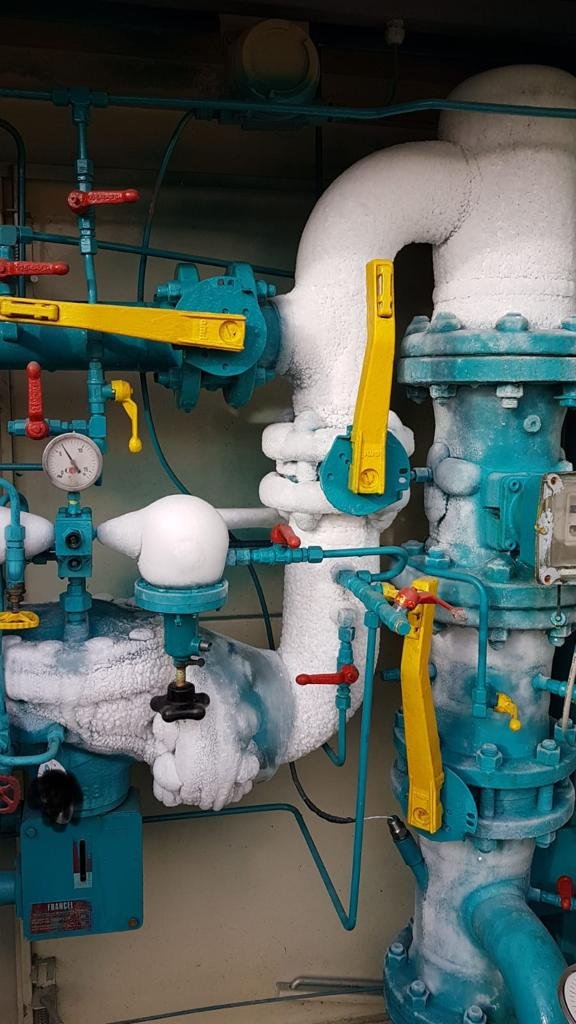

1- RMS-A ve RMS-B Doğalgaz Dağıtım İstasyonları Regülatör Pilot gazlarının ısıtılmasında
2- LNG,LPG ve CNG Tank ve Tankerlerin gazlarının donmadan boşaltılmasında .(Tank ve Tanker
Dekompresyonunda)
3- LNG,LPG ve CNG Tank ve Tankerlere gaz doldurulmasında,kompresör çıkışındaki gazların soğutularak basınçlarının
düşürülmesinde.

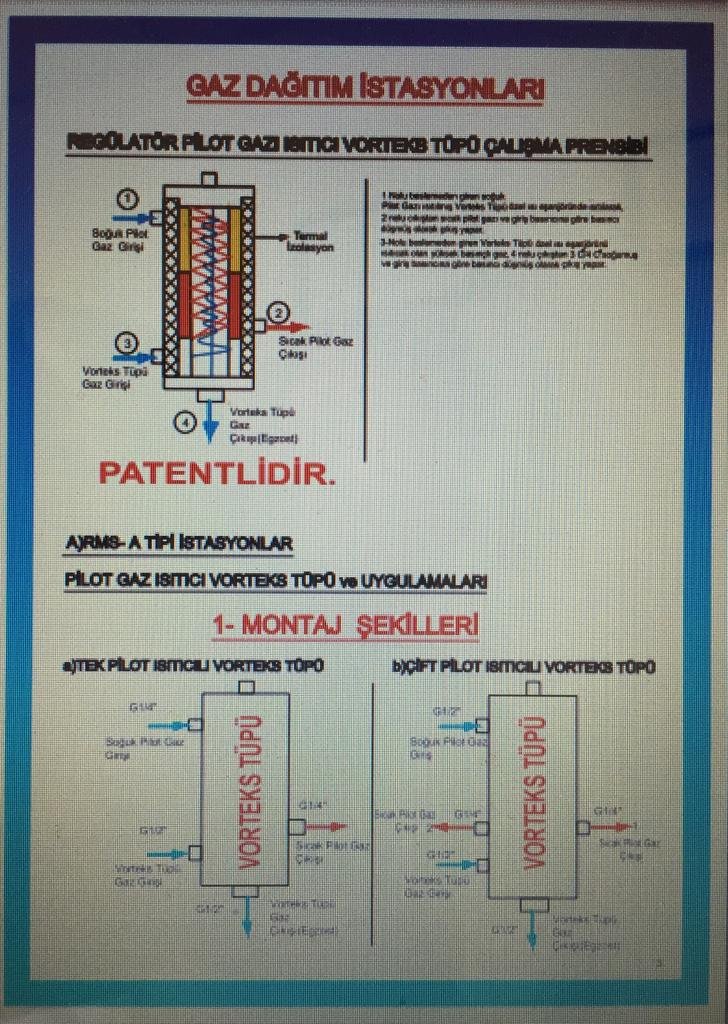

CİHAZIN MONTAJ ŞEKLİ
Cihazlar;Dik (düşey pozisyonda), Pilot çıkışı ve özelliklede Vorteks Tüpü Egzost Gazı çıkış boru hattında,egzost gazının
çıkışını ve akışını zorlaştıracak (akışa direnç gösterecek) Dirsek ,"T",Kısıcı, vb. elemanlar olmayacak şekilde,doğrudan
regülasyon sonrası gider ana gaz boru hattına montaj edilmelidir.

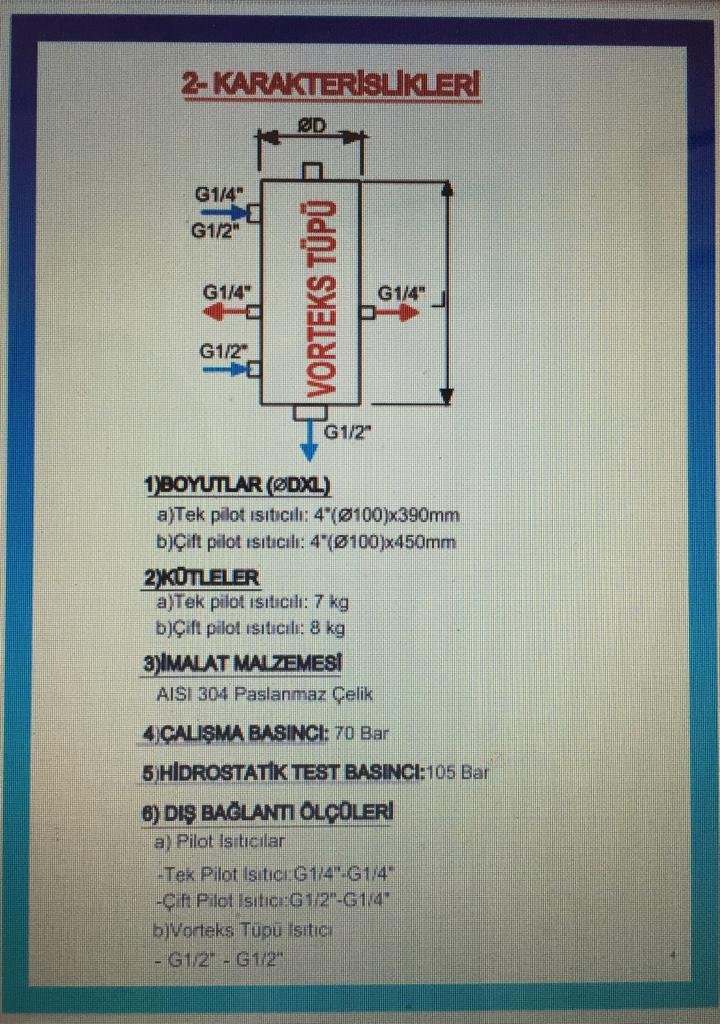

VORTEKS TÜPÜNÜN TEKNİK ÖZELLİKLERİ
A) ORTAK ÖZELLİKLERİ
1-AISI 304 Paslanmaz çelik malzemeden imal edilirler.
2-Standart kullanım ömrü: 10 Yıl,Ekonomik Kullanım Ömrü: 30-40 Yıl'dır.
3-Isıtma-Soğutma işlemi için başka enerji kaynağına ihtiyaç yoktur.
4-Karbon emisyonu yoktur. %100 Yeşil enerji.
5- Exprooftur. (Parlama - Patlama riski yoktur.)
6-Aşırı ısınma ihtimali yoktur.
7-Nemli gaza duyarlı değildir.
8-Gazın mevcut basınç enerjisiyle ısıtma-soğutma işlemini yapar.
9-Gaz kalitesini etkilemez.
10-Gaz kaybı yoktur.
11-Hareketli parçası yoktur.
12- Arıza yapmaz, temizlik bakımı haricinde bakım gerektirmez.
13-Mevcut ve yeni yapılacak olan gaz dağıtım istasyonlarına kolaylıkla uygulanabilir.
14-Çalışma sıcaklık aralığı: -40 C˚ / +80 C˚ 'dir.
15-Regülatör pilot gazını: : +16 C˚ / +35 C˚ aralığında ısıtır.
16- Serbest egzost çıkışında basınç düşürme oranı: 1:2'dir.
17-Minimum çalışma fark basıncı: 4 Bar'dır.
B) RMS-A TİPİ İSTASYONLAR
18-Çalışma basıncı: 70 Bar,Test basıncı:105 Bar'dır.

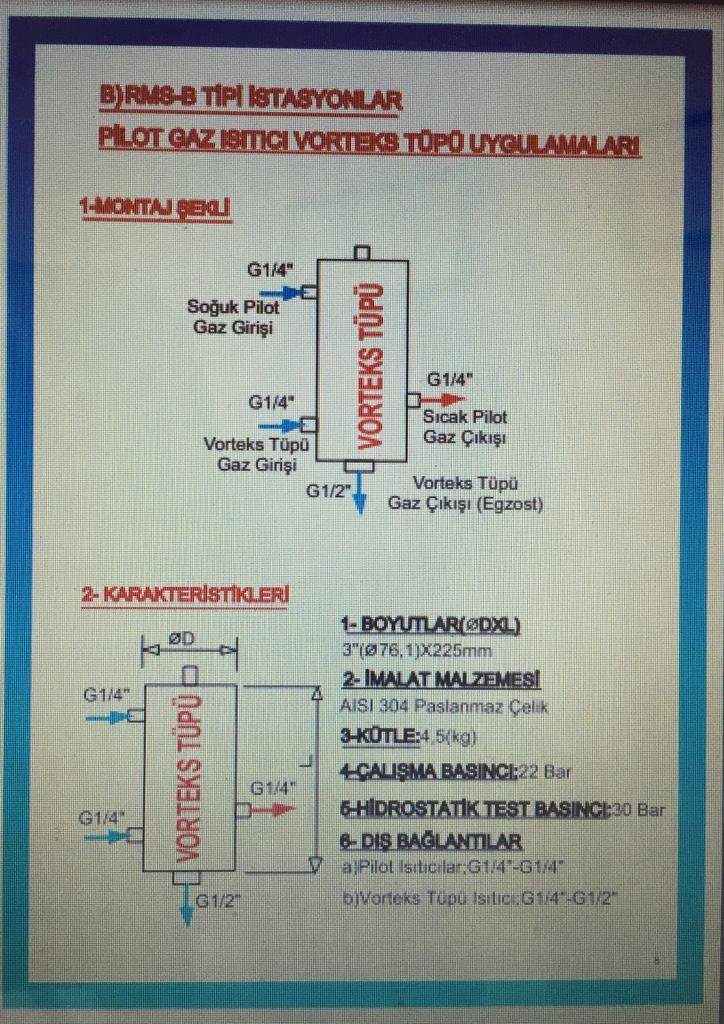

C) RMS-B TİPİ İSTASYONLAR
19- Çalışma basıncı: 22 Bar,Test basıncı: 30 Bar'dır.
D) LNG-LPG-CNG TANK BOŞALTMA
20- Çalışma basıncı: 280 Bar,Test basıncı: 350 Bar'dır.
21-Gaz ısıtma etkisi: +12 C˚ / +16 C˚'dir.
E) KOMPRESÖR ÇIKIŞI SOĞUTMA
22- Çalışma basıncı: 280 Bar,Test basıncı: 350 Bar'dır.
23- 21-Gaz ısıtma etkisi: +12 C˚ / +16 C˚'dir.

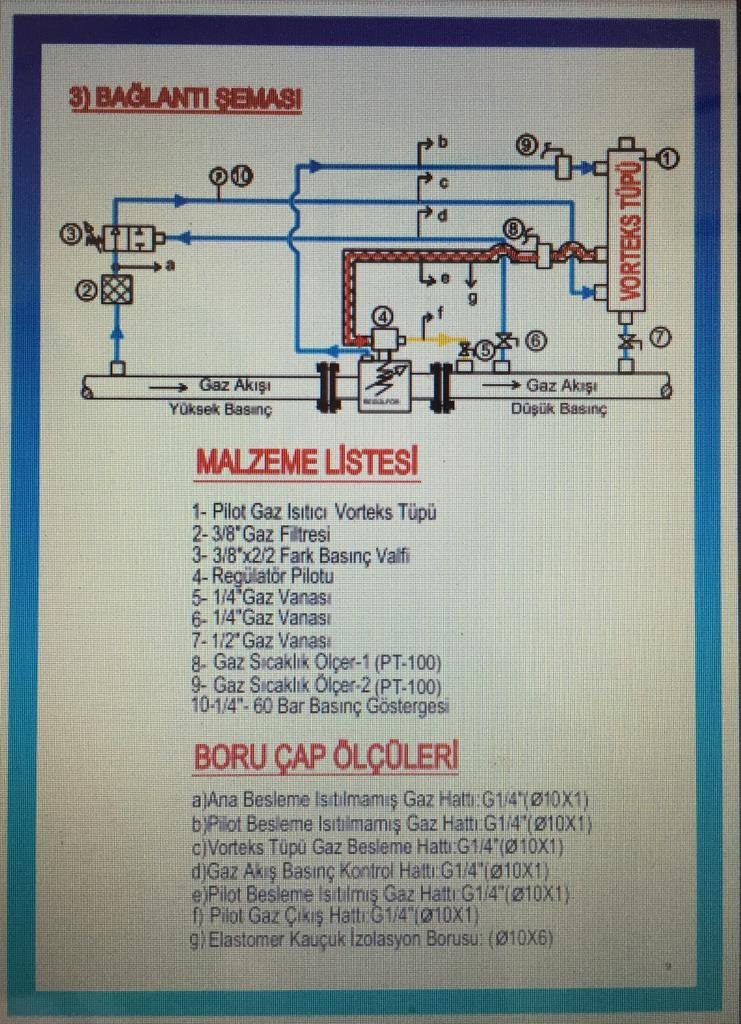

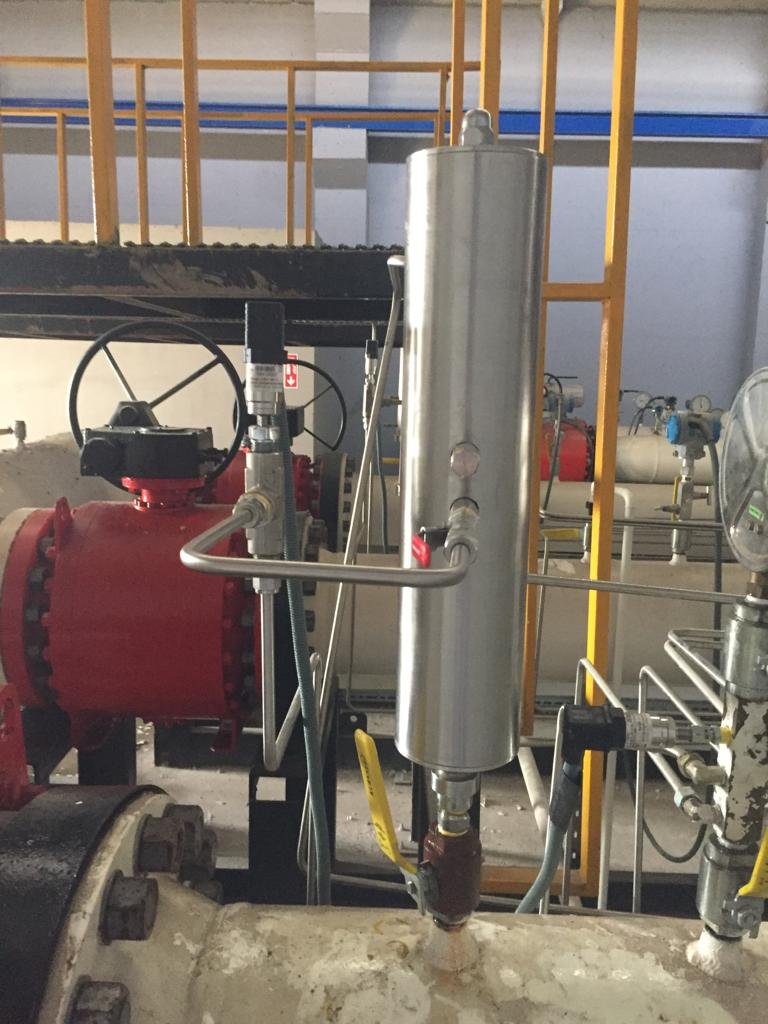

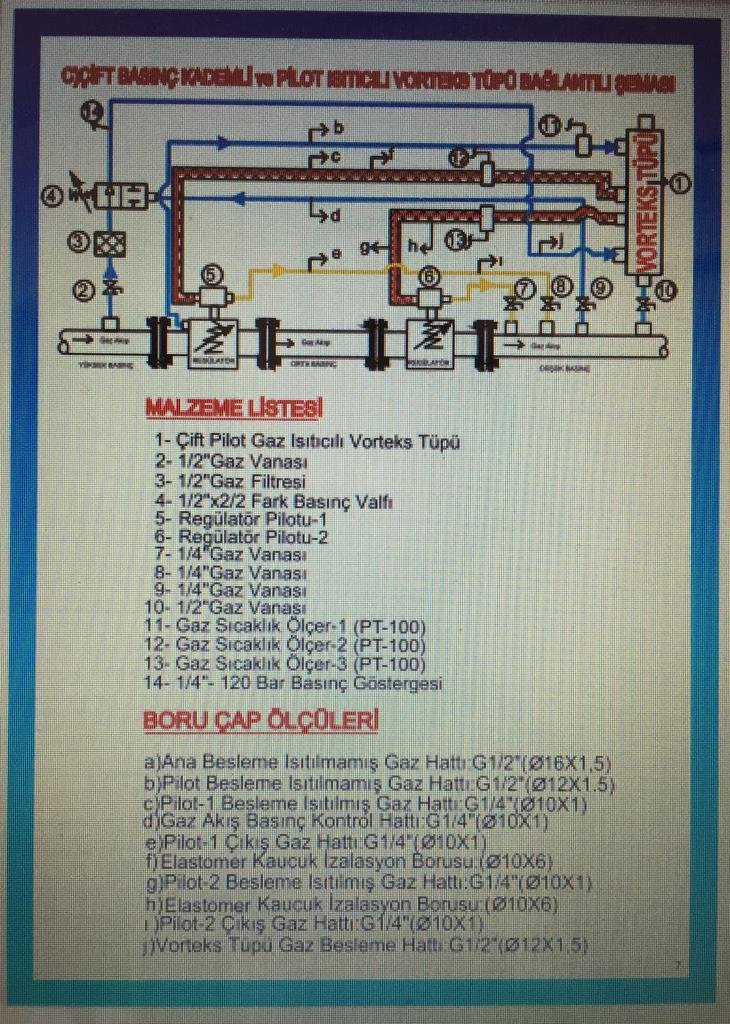

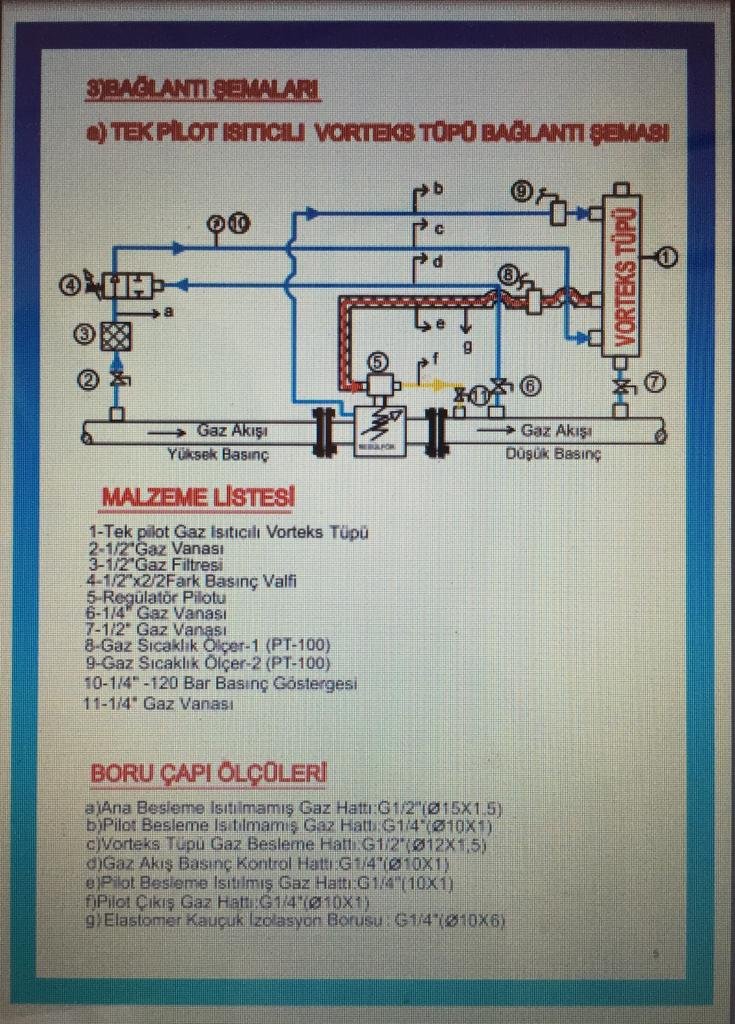

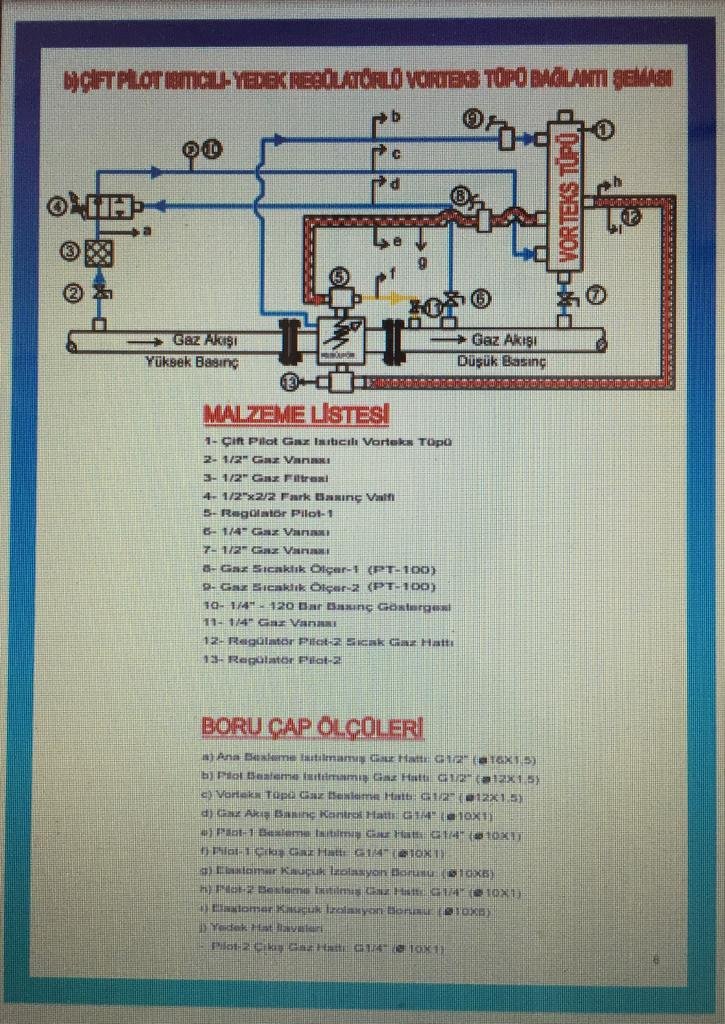

KULLANIM YERLERİ,TİPLERİ ve MONTAJ ŞEKİLLERİ

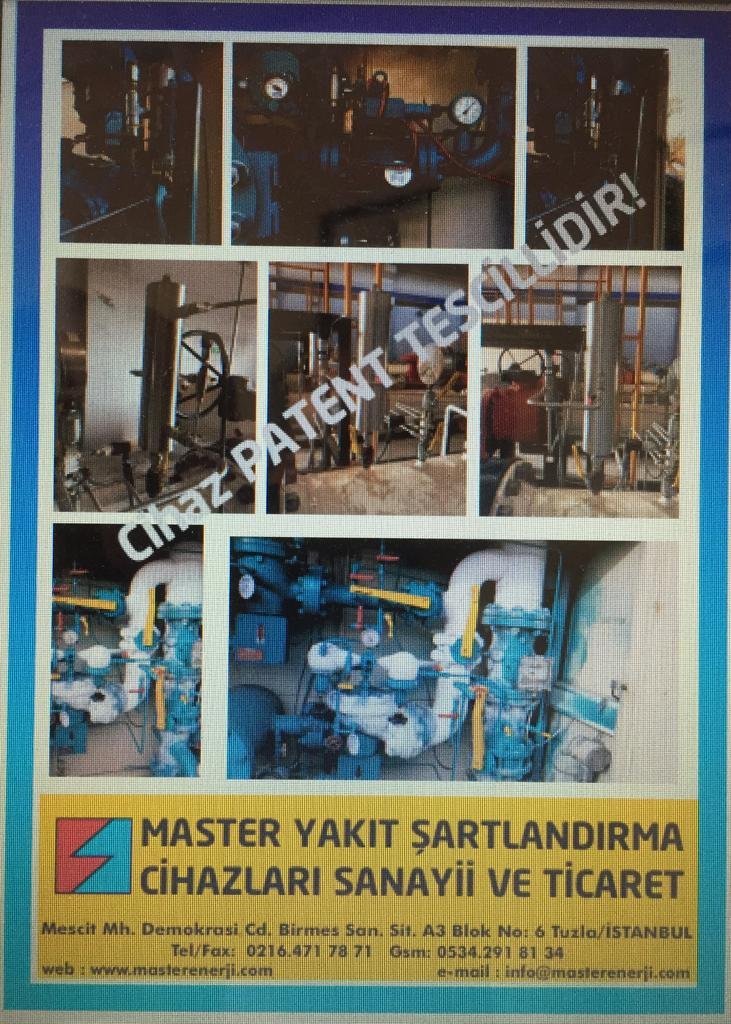

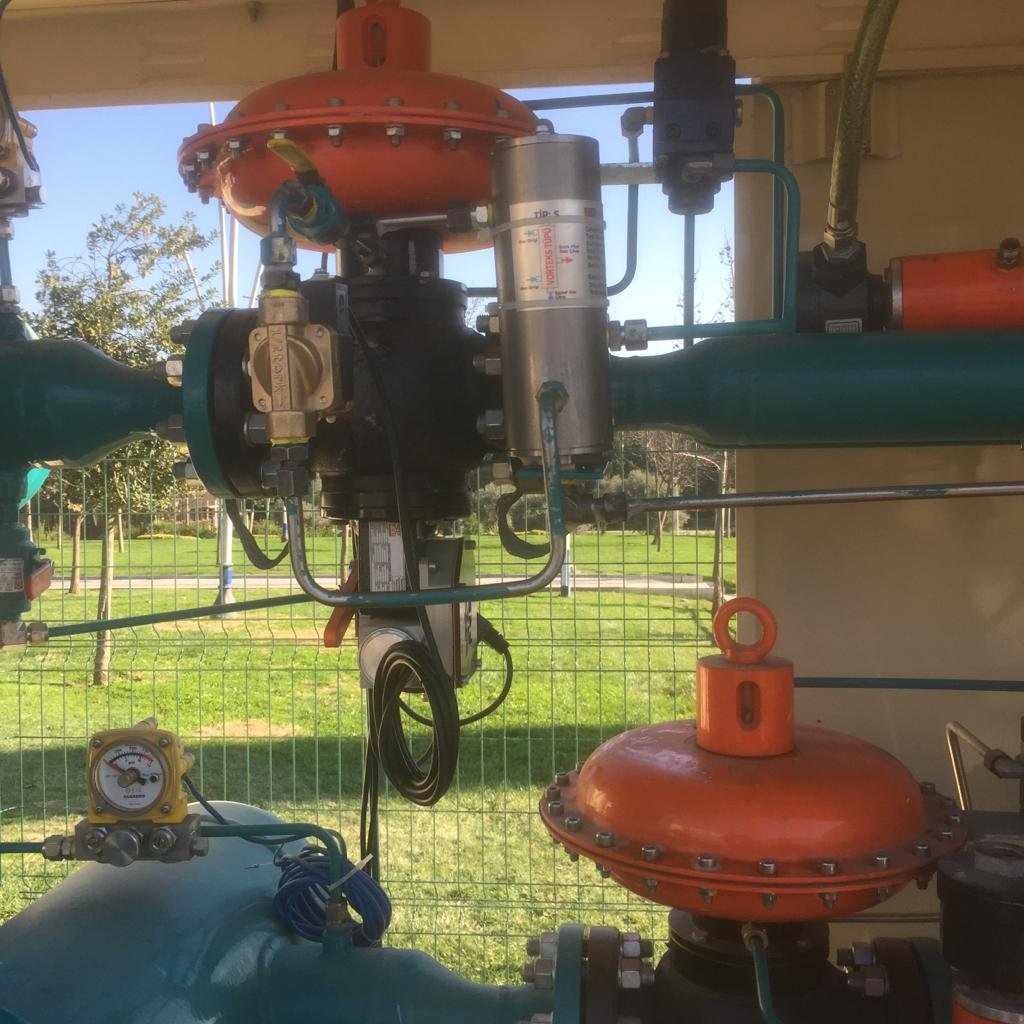

UYGULAMALRIMIZ
